Planerstellung und Modellierung

Planerstellung und Modellierung: Bestandspläne und BIM-Modelle aus der Punktwolke.

Bei der Planerstellung und Modellierung entstehen aus der Punktwolke Bestandspläne, BIM-Modelle und 3D-Modelle für Planung, Umbau und Betrieb. Das digitale Aufmaß eines Bauwerks, das mithilfe hochwertiger Vermessungstechnologien erstellt wird, bildet die optimale Grundlage für Bestandspläne und digitale Gebäudemodelle. Bei der Gebäudevermessung werden mehrere Millionen Messpunkte erfasst, auf deren Grundlage GeodatIQ sowohl CAD-Pläne als auch 3D Modelle erstellt. Umfang und Spezifizierung der Daten werden je nach Anwendungsgebiet und Kundenbedürfnis von uns angepasst. Wir verarbeiten nur die Daten, die Sie auch wirklich benötigen und bereiten komplexe Datensätze so auf, dass deren Nutzung so einfach wie möglich funktioniert. Das spart Ihnen Zeit und Kosten und macht sämtliche Planungsvorhaben deutlich unkomplizierter.
Drohnenerfassung eines Bauwerks

Planerstellung

Im Bestand auf dem neuesten Stand – Planung up-to-Date.

Aktuelle und korrekte Pläne sind die Grundvoraussetzung für erfolgreiche Planungen und Arbeiten im Bestand. In vielen Fällen sind keine aktuellen Unterlagen vorhanden oder analog existierende Bauzeichnungen müssen aufwendig digitalisiert und anhand der Gebäudestruktur abgeglichen werden.


Der Digitale Zwilling ist das Resultat der 3D-Erfassung und wird von GeodatIQ als Datengrundlage für das Erstellen von aktuellen und realitätsgetreuen Bestandsplänen genutzt. Die erhobenen Daten sind stets aktualisierbar und exakt auf die Bedürfnisse der Kunden zugeschnitten.

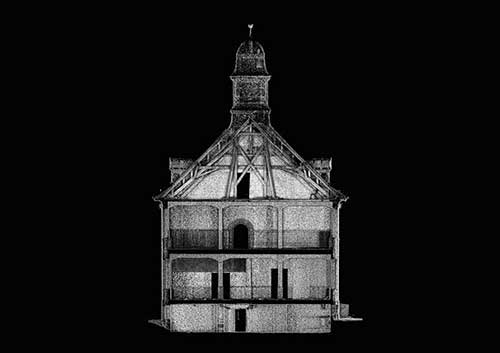

Planerstellung

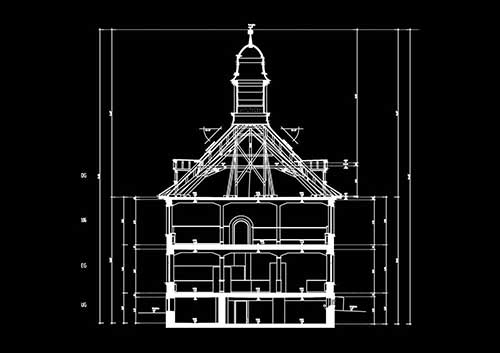

Digitaler Zwilling

Detaillierung des Planmaterials

Ihre Bedürfnisse im Vordergrund.

Die CAD-Pläne werden auf Basis einer präzisen 3D-Messpunktwolke erzeugt. Das Verfahren erfüllt dabei die Kriterien für ein verformungsgetreues Aufmaß von Denkmälern in höchster Genauigkeitsstufe. Zusatzinformationen – bspw. über Bauschäden, Materialien und komplexe technische Installationen können aus der Bilddokumentation abgeleitet und in den Plänen detailliert dargestellt werden.

Ein „idealer Bestandsplan“ bringt formale Vorgaben und das kundenindividuelle, implizite Verständnis darüber, wie solch ein Plan auszusehen hat, in größtmöglichen Einklang.
Dafür starten wir mit einem individuellen Assessement Ihrer Bedürfnisse und Darstellungsvorgaben. Während des Projektablaufs stimmen wir die Ergebnisse mit Ihnen ab und passen diese an.

Ergebnis: Planwerke

Folgende Pläne können aus der 3D-Punktwolke erzeugt werden:
  • Bestandspläne für Architektur und Planung
  • Baudokumentationen im Bereich der Denkmalpflege
  • Grundlagen für die Schadenskartierung
  • Pläne über Technische Gebäudeausrüstung (TGA)
  • Dokumentationen zur Flächenermittlung
  • Fabrikpläne und Fertigungslayouts
Anwendungsbereiche
Anwendungsbereiche aufklappen
  • Architektur und Planung
  • Denkmalpflege und Bauforschung
  • Industrie- und Anlagenbau
  • Gebäudewirtschaft und Facility Management
Vorteile
Vorteile aufklappen
  • Realitätsgetreue Darstellung verformter Gebäude
  • Einfache Verwendung von 2D-CAD-Dateien durch verschiedene Anwender
  • Datenaustausch über die Formate DWG, DXF und PDF

Beispielprojekte 2D-Bestandspläne

Verformungsgetreue CAD-Bestandspläne aus der 3D-Punktwolke, drei Beispiele:

CAD-Ansicht des Gebäudeensembles Blindeninstitut München aus der PunktwolkeHistorisches Gebäudeensemble mit zehn Baukörpern und über 20.000 m² Fläche, verformungsgetreu erfasst als Grundlage für Sanierung und Umplanung. Blindeninstitut München3D-Laserscan und Drohnenvermessung, verformungsgetreue CAD-PläneHistorisches Gebäudeensemble mit zehn Baukörpern und über 20.000 m² Fläche, verformungsgetreu erfasst als Grundlage für Sanierung und Umplanung.Zum Projekt
CAD-Schnitt der Kirche DurchhausenVerformungsgetreues Aufmaß des Kirchengebäudes als Plangrundlage für Wettbewerb und Planungsbüro, mit 360°-Viewer. Kirche Durchhausen3D-Laserscan, CAD-Pläne als DWG und PDFVerformungsgetreues Aufmaß des Kirchengebäudes als Plangrundlage für Wettbewerb und Planungsbüro, mit 360°-Viewer.Zum Projekt
CAD-Schnitt der Meinloh-Grundschule UlmDenkmalgeschütztes Schulgebäude, vom Untergeschoss bis zum Dachstuhl in zwei Tagen erfasst, Grundlage für Brandschutzkonzept und Aufzugseinbau. Meinloh-Grundschule Ulm3D-Laserscan, Tachymeter und Drohne, verformungsgetreue BestandspläneDenkmalgeschütztes Schulgebäude, vom Untergeschoss bis zum Dachstuhl in zwei Tagen erfasst, Grundlage für Brandschutzkonzept und Aufzugseinbau.Zum Projekt
ALLE REFERENZEN
Punktwolke eines Gebäudes

3D-Bestandsmodellierung

3D-Bestandsmodellierung

Für die meisten Bauwerke im Bestand gibt es keine BIM-Datengrundlage. Da aber gerade ältere Gebäude anfällig für Renovierungsarbeiten sind, bedarf es einer Möglichkeit, auch Bestandsbauwerke digital plan- und managebar zu machen. Elementare Bedingung für moderne Planungsmethoden wie BIM ist ein Digitales Bestandsmodell. Der Digitale Zwilling – als Resultat der 3D-Bestandserfassung – bietet eine ideale Möglichkeit, realitätsgetreue und detaillierte 3D-Modelle von Bestandsobjekten zu erstellen.

Aufgrund der hohen Genauigkeit und Qualität der 3D-Bestandserfassung können Digitale Bauwerksmodelle in hoher geometrischer Exaktheit und Detaillierung erstellt werden.
So lassen sich ganze Gebäude, Fabriken und technischen Anlagen digital rekonstruieren. Das Ergebnis sind intelligente, bauteilorientierte Bestandsgebäudemodelle für die Verwendung im BIM-Lifecycle-Management und Smart-Factory-Kontext.

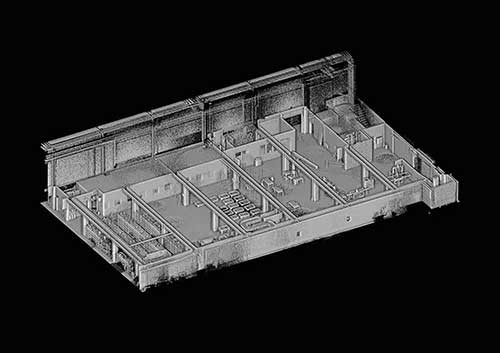

Bauwerk ohne BIM-Datengrundlage

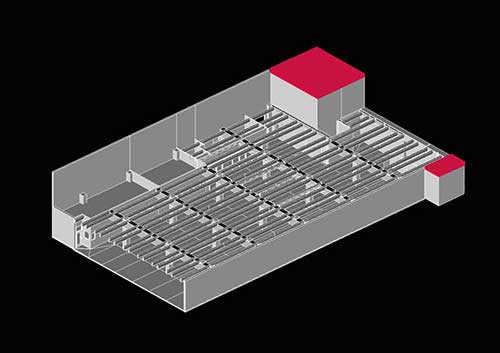

Digitaler Zwilling

Detaillierung des digitalen Gebäudemodells

Kundenbedarf statt Abfertigung: Wir hören Ihnen zu.

Wir sind der Überzeugung, dass die Detaillierung eines Digitalen Gebäudemodells an Ihrem Bedarf orientiert sein sollte und nicht an einer starren LoD-Kategorie.

Anhand eines individuellen Katalogs erörtern wir gemeinsam Ihren tatsächlichen Bedarf an Informationsgehalt und Detaillierung und erstellen Ihr individuelles Gebäudemodell. Sollten zusätzliche Informationen benötigt werden, lässt sich das Modell beliebig ergänzen.

Ergebnis: Digitale Gebäudemodelle

Basierend auf den Daten der 3D Bauwerkserfassung erstellt GeodatIQ für Sie:
+ BIM-Bestandsmodelle für Architektur und Planung
+ Digitale Gebäudemodelle historischer Bauten (HBIM)
+ 3D-Modelle von Fabriken und Anlagen
+ TGA-Modelle
Anwendungsbereiche
Anwendungsbereiche aufklappen
  • Industrie und Anlagenbau
  • Gebäudewirtschaft und Facility Management
  • Architektur und Planung
Vorteile
Vorteile aufklappen
  • Detailliertes 3D-Gebäudemodell für Planung und Life-Cycle-Management
  • Intelligente objektorientierte Modellierung (geometrische und semantische Informationen)
  • Hoher Informationsgehalt in Form von Bauteillisten und Raumbüchern
  • Einfache Extrahierbarkeit von 2D-Plänen aus Digitalen Gebäudemodellen

Beispielprojekte BIM-Bestandsmodelle

BIM-Bestandsmodelle, nativ modelliert im Zielsystem unserer Kunden:

BIM-Bestandsmodell des Dachstuhls, Altes Forsthaus UlmDenkmalgeschütztes Gebäude von 1690, Planungsgrundlage für eine BIM-konforme Planung. Altes Forsthaus Ulm3D-Vermessung mit Laser und Tachymeter, BIM-Bestandsmodell in ArchiCADDenkmalgeschütztes Gebäude von 1690, Planungsgrundlage für eine BIM-konforme Planung.Zum Projekt
Revit-Bestandsmodell der Fachklinik SalemWeitläufiger Klinikbestand mit vielen Rundungen, im laufenden Betrieb erfasst, Planungsgrundlage für umfassende Sanierungsmaßnahmen. Fachklinik Salem3D-Laserscan innen und außen, BIM-Bestandsmodell in RevitWeitläufiger Klinikbestand mit vielen Rundungen, im laufenden Betrieb erfasst, Planungsgrundlage für umfassende Sanierungsmaßnahmen.Zum Projekt
Schnitt durch das ArchiCAD-Modell des Rathauses Erbach3D-Laserscan und tachymetrische Messung eines historischen Rathauses, BIM-Bestandsmodell für den Umbau zur Bücherei. Rathaus Erbach3D-Vermessung mit Laser und Drohne, Gebäudemodell in ArchiCAD3D-Laserscan und tachymetrische Messung eines historischen Rathauses, BIM-Bestandsmodell für den Umbau zur Bücherei.Zum Projekt
